輥分一體機CCD檢測系統
應用簡介說明：CCD在線檢測系統，檢測連續涂布極片表面瑕疵檢測、極片寬度檢測、寬度閉環糾偏、并對不良統一進行報警停機、數據統計和不良貼標等。
1、檢測項目：
①極片尺寸檢測
②閉環糾偏
③極片表面瑕疵
2、選配內容：
①糾偏控制系統
②瑕疵噴墨、打標、激光刻印系統
1、檢測項目：
①極片尺寸檢測
②閉環糾偏
③極片表面瑕疵
2、選配內容：
①糾偏控制系統
②瑕疵噴墨、打標、激光刻印系統

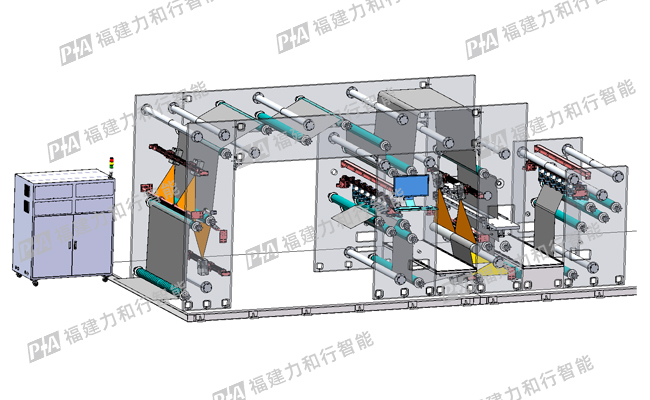

產品圖：

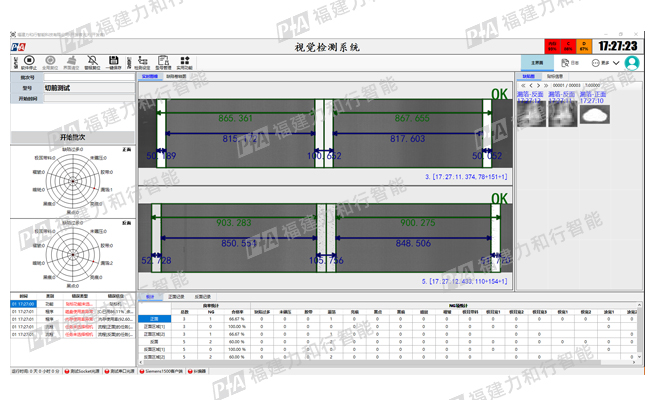

檢測圖：
技術參數：
| 輥面寬度 | 750mm | 1000mm | 1300mm | 1600mm |
| 箔材寬度 | MAX：700mm | MAX：900mm | MAX：1200mm | MAX：1500mm |
| CCD視野 | 750mm | 1000mm | 1300mm | 1600mm |
| 相機配置 | 2個 16K | 4個 16K | 4個 16K | 4個 16K |
| 涂布工藝 | 斑馬連續 | |||
| 檢測速度 | 120m/min | |||
| 檢測精度 | 瑕疵 ：0.3mm*0.3mm, 尺寸 ：±0.1mm | |||
| 糾偏精度 | ±0.3mm | |||
| 貼標精度 | ±20mm | |||
| 噴碼精度 | ±15mm | |||
| 激光打標精度 | ±10mm | |||
| 誤判率 | 檢測率 ≥99.9% 誤剔率 ≤0.1 % | |||
| 漏判率 | 0 | |||
| GRR | ≤10% | |||
| NDC | ≥5% | |||
| CPK | ≥1.67 | |||
