五金模切機CCD檢測系統
應用簡介說明：五金模切尺寸及缺陷CCD檢測系統，采用CCD對極片表面進行實時拍照，實現檢測極片寬度同時兼容極片表面瑕疵檢測，對瑕疵片進行踢廢和報警，實現對產品的自動化檢測。
檢測項目：
①極耳尺寸檢測
②極片表面瑕疵
檢測項目：
①極耳尺寸檢測
②極片表面瑕疵
產品圖：

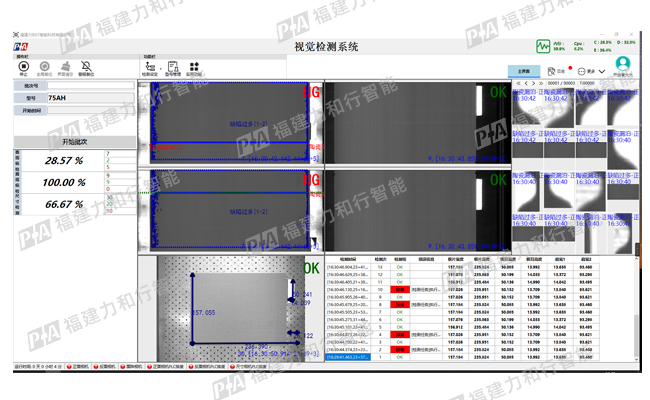

檢測畫面：
技術參數：
| 輥面寬度 | 450mm |
| 箔材寬度 | MAX：400mm |
| CCD視野 | 450mm |
| 相機配置 | 2個 8K+2個 890W |
| 涂布工藝 | 連續涂布 |
| 檢測效率 | ≥240PPM |
| 檢測精度 | 瑕疵：0.3mm*0.3mm, 尺寸 ：±0.1mm |
| 誤判率 | 檢測率 ≥99.9% 誤剔率≤0.1 % |
| 漏判率 | 0 |
|
|
